ver.3.3


Контроллер подключения активных LCD матриц к VGA

Внимание!
Прежде чем задавать автору какие-либо вопросы,
прочитайте данную страницу и загляните в FAQ !

ОСНОВНАЯ ИДЕЯ ПРОЕКТА:
Идея использования компьютера в автомобиле не нова, основная проблема, отсутствие доступных по цене, маленьких ЖК-мониторов. Использование в таком качестве дешевых китайских телевизоров просто не актуально из-за малого разрешения (320х240) и отсутствия VGA-входа для подключения к нему компьютера. Даже надпись TV/MONITOR говорит только о наличии НЧ ВИДЕО-входа, он может подойти только для просмотра ВИДЕО или DVD и не более того. В тоже время, на руках у народа находится масса морально устаревших ноутбуков с абсолютно рабочими матрицами, вполне подходящих для использования в качестве авто-монитора и доступные по цене. Существуют и промышленно выпускаемые контроллеры для подключения матриц, но при их цене и «доступности», сама идея просто теряет смысл. Данную проблему пришлось решать самостоятельно. Нами был разработан и изготовлен контроллер для сопряжения VGA с LCD.
НАЗНАЧЕНИЕ:

Предлагаем Вашему вниманию, устройство сопряжения VGA-LCD, именуемое далее, как «ПЛАТА». Данная «ПЛАТА» является упрощенным контроллером ЖК-монитора и позволяет подключить к стандартному VGA-выходу видео-карты активную цифровую \ ЖК-матрицу (TFT TTL LCD), например: от неисправного ноутбука и тем самым дать ей, не менее интересную, вторую жизнь. Данная «ПЛАТА» задумывался и разрабатывался для совместной работы с IBM- совместимым PC для проекта «Бортовой PC». Данный проект подразумевает установку PC в автомобиль для работы с программами и приложениями, например: GPS, GAME, MP3, MPEG4, TV и т. д. В данной «плате» использована современная элементная база, разработанная специально для современных ЖК-мониторов. «ПЛАТА» не имеет интерполяции и экранного меню из-за отсутствия: графического процессора, экранной памяти и BIOS, но это существенно снижает его цену, ни как не влияя на его технические характеристики. В настоящее время «плата» выпускается, как KIT (OEM) и может использоваться, как самостоятельно, так и в составе Ваших разработок. От Вас потребуется только подключить (распаять) Вашу матрицу к ответному выходному разъему «ПЛАТЫ» и произвести настройку желаемого качества изображения. Для облегчения использования предусмотрена функция Plug & Play.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход: аналоговый VGA (SVGA).

Выход: цифровой TTL RGB 24-bit (8R/8G/8B).

Тип матриц: TFT LCD с цифровым интерфейсом (3.3V или 5V)
(С дополнительным LVDS-модулем, возможно использование 1-Ch Flatlink LVDS TFT LCD).

Разрешения: 640х480х60Гц, 800х600х60Гц и 1024х768х60Гц
(В зависимости от применяемой матрицы).

Настройка: аппаратно - программная.

Питание: +5V – 200 mA (max.) + потребление матрицы
+12V – 0 mA + потребление инвертора подсветки

ВНЕШНИЙ ВИД ИЗДЕЛИЯ:

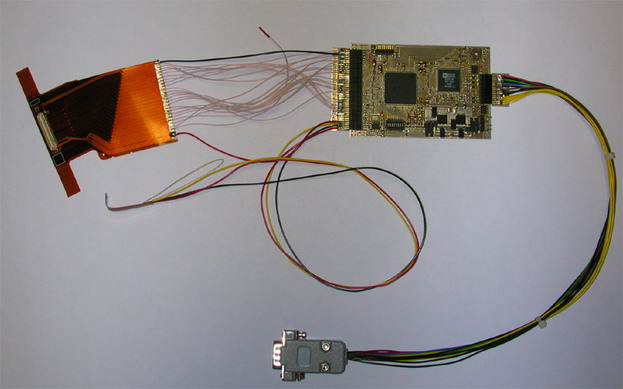

Рис.1 Контроллер с подключенной матрицей в работе(один из первых релизов платы)
Рис.1 Контроллер с подключенной матрицей в работе(один из первых релизов платы)


Рис.2 Контроллер с подключенными соединительными кабелями
Рис.2 Контроллер с подключенными соединительными кабелями


Рис.3 Контроллер с подключенной матрицей и ноутбуком=)
Рис.3 Контроллер с подключенной матрицей и ноутбуком=)


Рис.4 Неразумный подход Разумного Романа из Сочи
Рис.4 "Неразумный" подход Разумного Романа из Сочи :)




Все права и ответственность за данное устройство и данный сайт принадлежат Сергею Лебедеву © 2006
